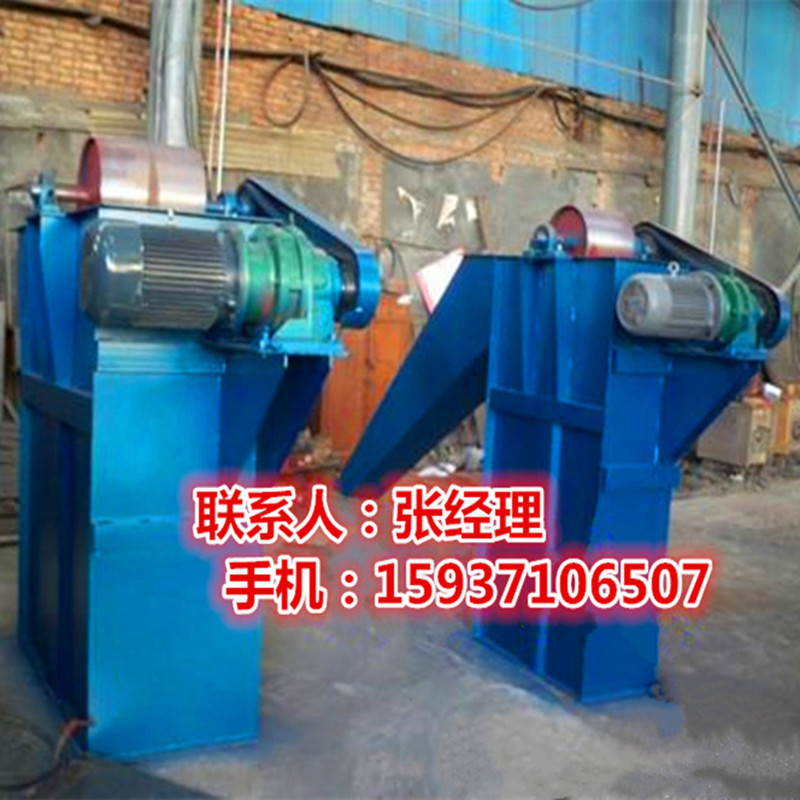

TD系列斗式提升機糧食提升機
TD型斗式提升機的概述：

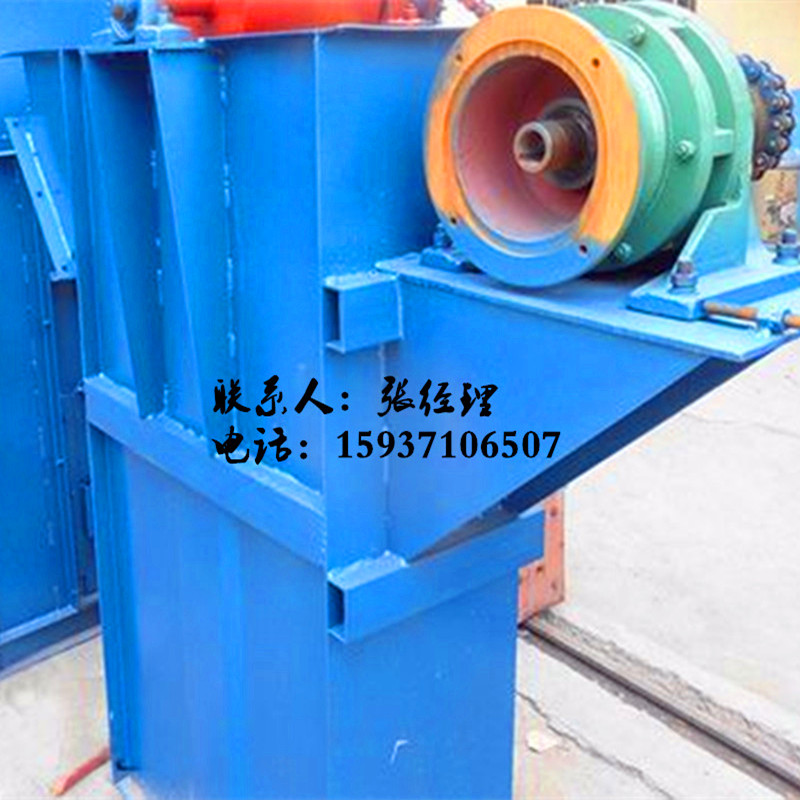

TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。TD斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：糧食，煤、水泥、石塊、砂、粘土、礦石等。

TD斗式提升機的轉速每分鐘不能超過85轉，轉速過高，會出現卸料不凈，挖斗留有余料等情況。普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度最高可達80米。
TD型斗式提升機備有四種料斗：Q型（淺斗），H型（弧底斗），ZD型（中深斗），SD(深斗）。

TD型斗式提升機的特點：
1.驅動功率小，采用流入式喂料，誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2.提升范圍廣，這類提升機對物料的種類，特性要求少，不但能提升一般粉料，小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3.運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升機運行平穩，因此可達到較高的提升高度。
4.使用壽命長，提升機的喂料采用流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料，卸料時少有撒落，減少機械磨損。

TD型斗式提升機技術參數表：

型號	TD160				TD250				TD315				TD400
料斗形式	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD
輸送量（m³/h	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬（mm）	160				250				315				400
斗容量（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.6	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		460		560
斗寬(mm)	200				300				400				500
斗速(m/s）	1.4				1.6				1.6				1.8
物料最大塊（mm）	25				35				45				55
